Energiebesparende roosterkogelmolen

Energiebesparende roosterkogelmolen wordt geleverd door een professionele fabrikant--EPISCH, die een betrouwbare, krachtige oplossing biedt voor het malen van grove ertsen. Als topexportproduct integreert deze kogelmolen geavanceerde technologie, energie-efficiëntie en een robuuste constructie om te voldoen aan de moderne eisen op het gebied van mineraalverwerking.

Productparameter

Waarom kiezen voor onze roosterkogelmolen？

Toepassingen

· Grof ertsmalen in goud-, koper-, ijzer- en andere non-ferro- en ferromijnbouwactiviteiten.

· Geschikt voor grootschalige mineraalverwerkingsfabrieken die een hoge doorvoer en een consistente deeltjesgrootte vereisen.

· Gebruikt in zowel natte als droge maalprocessen voor verbeterde flexibiliteit en efficiëntie.

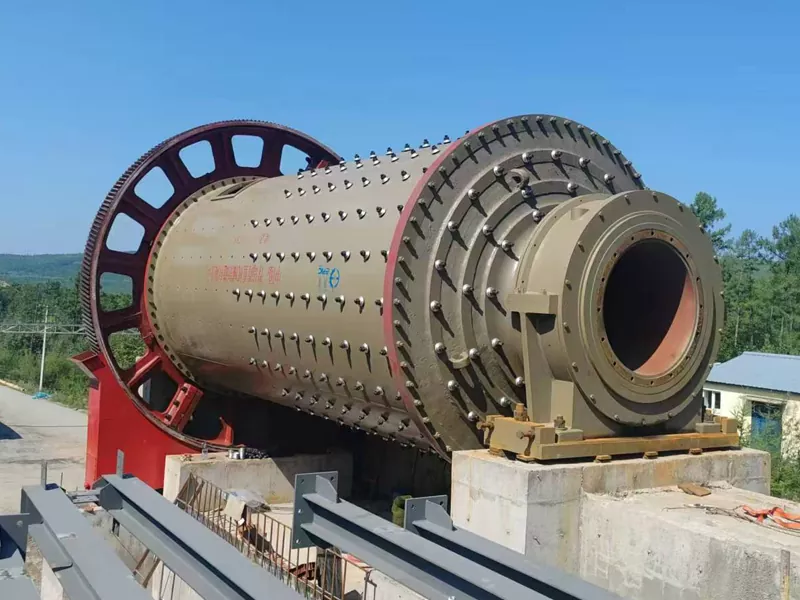

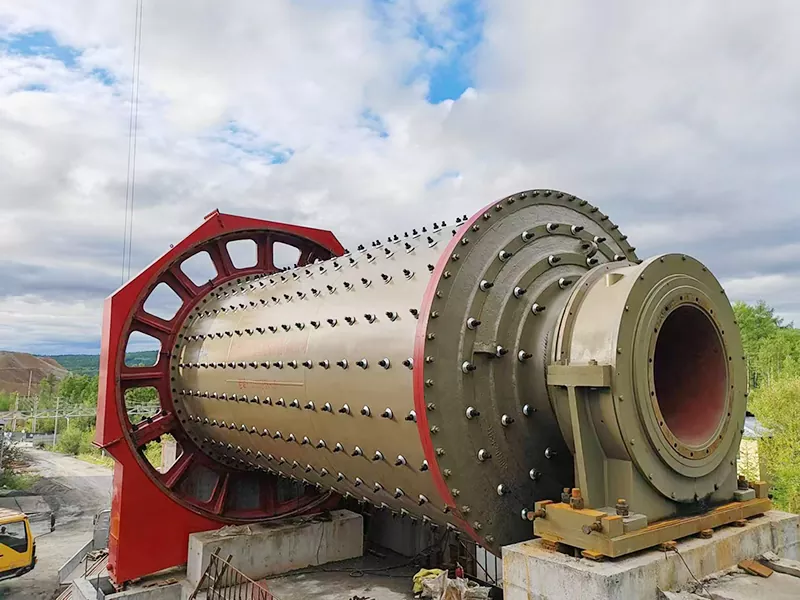

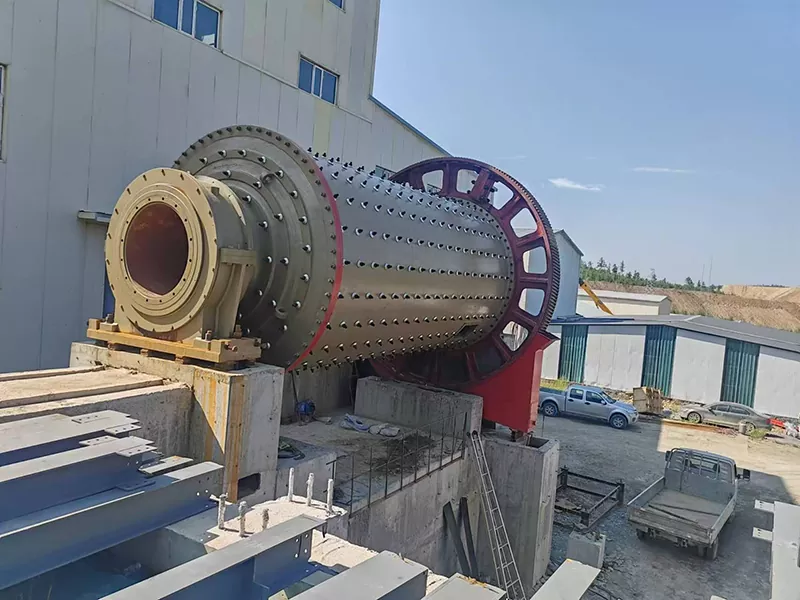

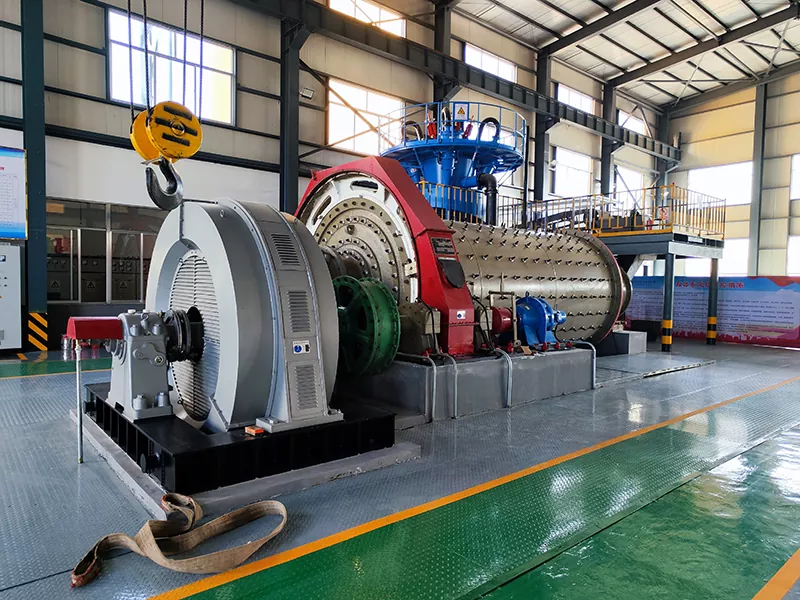

Hoe de roosterkogelmolen werkt

De EPIC Grate Ball Mill draait langzaam door een transmissieapparaat. Materiaal wordt aangevoerd vanaf het invoeruiteinde van de cilinder. Binnenin beïnvloeden stalen kogels het materiaal en helpen het zelfslijpen. Continue voeding drijft het materiaal naar het afvoeruiteinde. Een roosterplaat duwt erts naar buiten en voorkomt dat stalen kogels worden afgevoerd, waardoor minimaal overmatig slijpen wordt gegarandeerd. Wentellagers aan beide uiteinden vervangen glijlagers, waardoor het energieverbruik aanzienlijk wordt verlaagd.

Belangrijkste kenmerken tijdens gebruik:

1. Gegroefde ringvormige voering maximaliseert het contactoppervlak van het erts, waardoor de maalefficiëntie wordt verbeterd.

2. Grote tweerijige tonlagers verminderen de opstartweerstand en wrijving.

3. Olienevelsmering zorgt voor een continue en betrouwbare werking van tandwielen.

4. Ontworpen voor grote productiecapaciteit, tot 160t/u.

5. Flexibele installatie: kleine eenheden (<2,1 m diameter) nemen een integraal frame aan voor gemakkelijke civiele constructie.

Energiebesparende voordelen

· Geoptimaliseerd schuureffect:

Gegolfde voeringen tillen het materiaal op, verbeteren het slijpen en verminderen de energie.

· Lagere operationele kosten:

Rollagers van de Energy Saving Grate Ball Mill verminderen de wrijving en besparen 20-30% energie.

· Hogere productiviteit:

Grote afvoerpoorten en gecontroleerd overslijpen verbeteren de output.

· Onderhoudsvriendelijk:

Olienevelsmering en modulaire componenten vereenvoudigen het onderhoud.

Vergelijking met marktalternatieven

· Het energiebesparende ontwerp van EPIC presteert beter dan traditionele overloopkogelmolens door overmatig malen te minimaliseren.

· De mondiale export demonstreert het aanpassingsvermogen en de prestaties van het product voor diverse soorten mineralen.

· Aanpasbare opties voor specifieke projectbehoeften maken nauwkeurige controle van de deeltjesgrootte en maalefficiëntie mogelijk.

Projectcasus

Een mineraalverwerkingsfabriek in Zuidoost-Azië had een betrouwbare maaloplossing nodig voor grof gouderts. Hun bestaande overloopmolen maalde het materiaal te veel, wat een hoog energieverbruik en een inconsistente deeltjesgrootte veroorzaakte. Ze kozen voor EPIC's Grate Ball Mill om deze te vervangen.

Verificatie ter plaatse

Vóór verzending bezocht het technische team van de klant de fabriek van EPIC in Qingdao om de molen te inspecteren. Ze concentreerden zich op drie dingen: het roosterplaatafvoersysteem (om te bevestigen dat het voorkomt dat stalen kogels ontsnappen terwijl grof erts doorlaat), de gegroefde ringvormige voeringinstallatie (om het contactoppervlak van het kogelerts te verifiëren) en het olienevelsmeersysteem op het singeltandwiel en de hoofdlagers. Het team beoordeelde ook de laskwaliteit van de cilinder en de montagetolerantie van de grote tweerijige tonlagers.

Resultaat

Na aanvaarding werd de molen verscheept en ter plaatse in gebruik genomen. De klant rapporteerde een stabiele werking, een consistente deeltjesgrootte van de afvoer en een meetbare vermindering van het energieverbruik vergeleken met hun vorige overloopmolen. Het project bevestigde dat bij het grof malen van erts het ontwerp van de roosterafvoer het overmatig malen minimaliseert en de algehele efficiëntie van het circuit verbetert.

Waarom kiezen voor EPISCH

1. Gespecialiseerd in grof slijpapparatuur

EPISCHproduceert sinds 1988 maalmolens, met een productlijn die roosterkogelmolens, overloopkogelmolens, autogene molens, staafmolens en roermolens omvat. Voor grofmaalcircuits begrijpt ons technische team hoe de afvoermethode, het voeringsprofiel en het lagertype de deeltjesgrootteverdeling en het energieverbruik beïnvloeden - en we configureren elke molen dienovereenkomstig.

2. Interne wentellagerstechnologie

Onze energiebesparende roosterkogelmolen maakt gebruik van grote tweerijige tonlagers in plaats van glijlagers. Dit ontwerp is geen add-on; Het is vanaf het begin in de molenstructuur ingebouwd en omvat de bewerking van lagerzittingen, asuitlijning en smeerroutes. Het resultaat is een 20-30% lager energieverbruik en eenvoudiger opstarten.

3. Gegroefde ringvormige voering — ontworpen, gegoten en gemonteerd door EPISCH

De gegroefde ringvormige voering wordt volgens EPIC's eigen tekeningen geproduceerd en in onze werkplaats gemonteerd. We controleren het groefprofiel, de materiaalhardheid en de pasvormtolerantie, zodat de voering consistent kogelertscontact en een voorspelbare levensduur biedt. Vervangingsvoeringen zijn ook beschikbaar voor after-sales service.

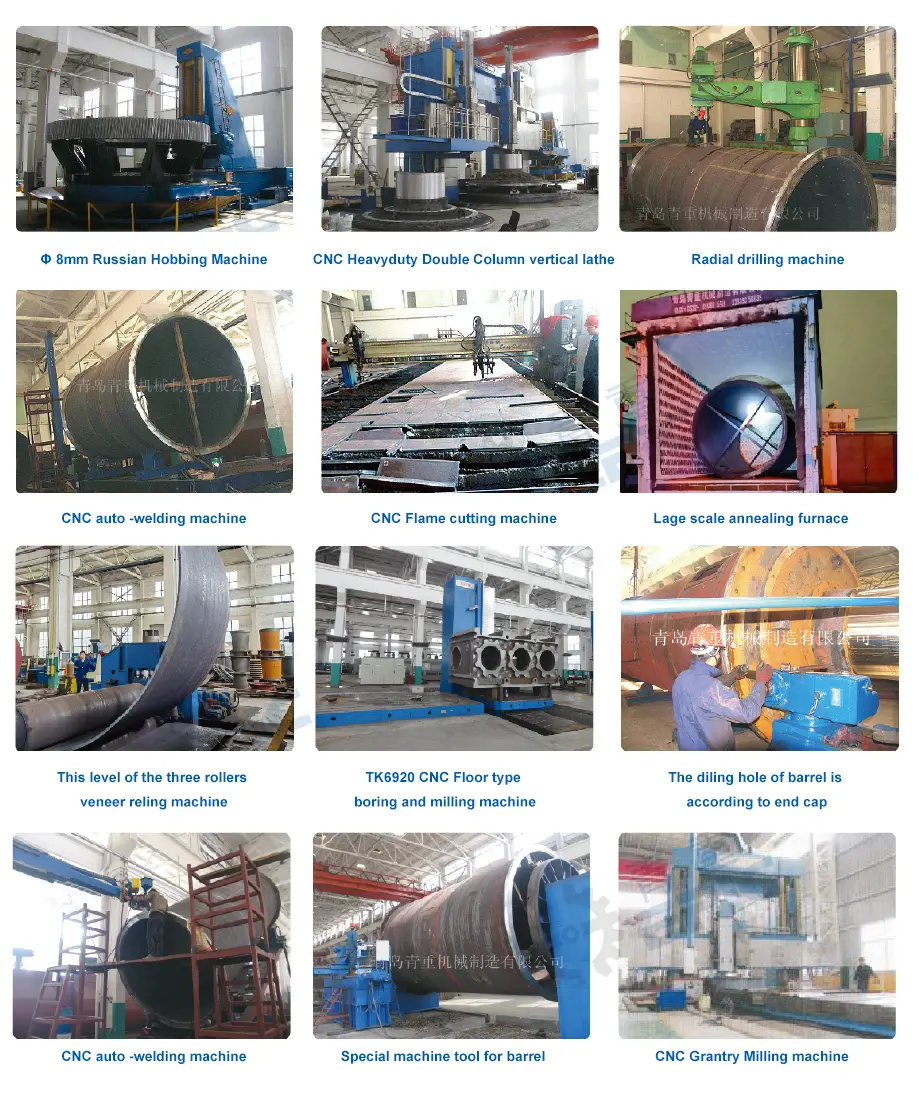

4. Volledige productiecapaciteit

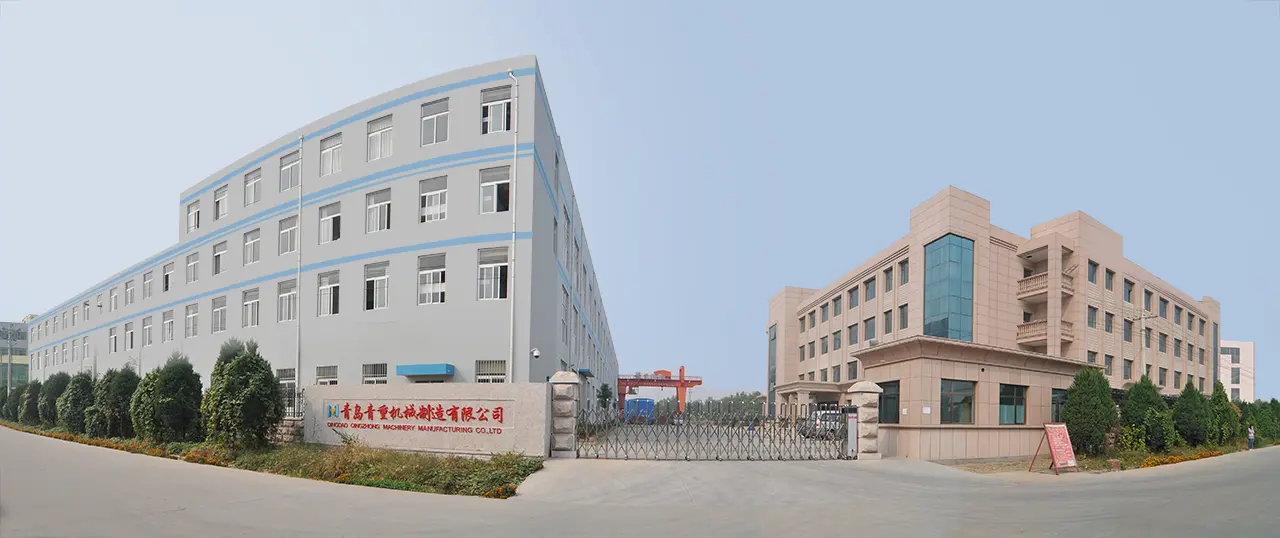

De productiebasis van EPIC in Qingdao omvat gieten, machinaal bewerken, lassen, assembleren en testen. Kogelmolens met een cilinderdiameter tot 5,5 m en een hoofdmotorvermogen van 5.200 kW worden in eigen huis vervaardigd, waarbij de gegevens over de productiecapaciteit in de fabriek kunnen worden geverifieerd.

5. Projectervaring in het buitenland

De maalmolens van EPIC worden geëxporteerd naar Zuidoost-Azië, Zuid-Amerika, Afrika, het Midden-Oosten en Centraal-Azië. Onze internationale zakelijke en technische teams ondersteunen buitenlandse projecten, van modelselectie, maatwerk en fabrieksinspectie tot installatiebegeleiding en langdurig onderhoud.

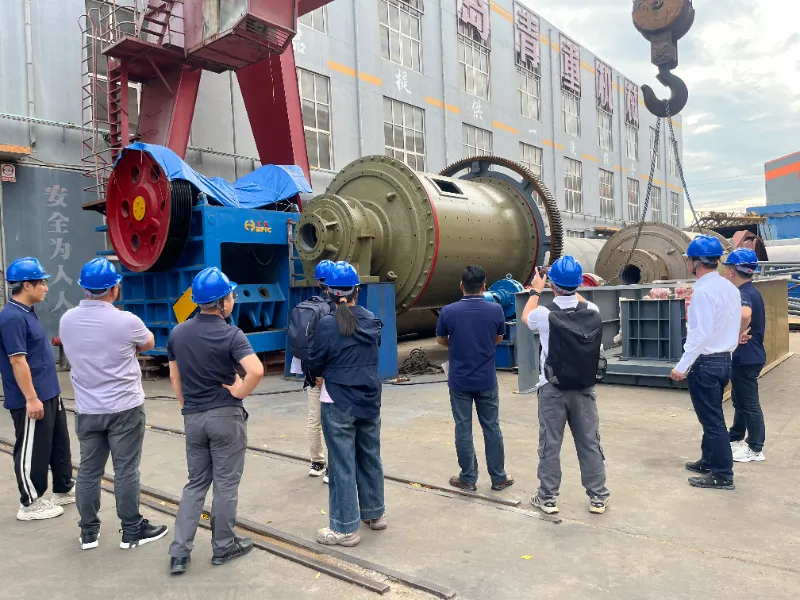

6. Fabrieksinspectie Welkom

Overzeese klanten zijn van harte welkom om de EPIC-fabriek in Qingdao te bezoeken om het roosterplaatafvoersysteem, de gegroefde ringvormige voering, het olienevelsmeersysteem, het cilinderlassen en de lagermontage vóór verzending te inspecteren. Technische gesprekken hebben betrekking op het ertstype, de voergrootte, de doeldeeltjesgrootte, de doorvoer, installatiebegeleiding en langdurig onderhoud.

7. Maatwerk voor grofslijpcircuits

Elk grof maalproject heeft verschillende ertskenmerken, toevoergrootte en beoogde deeltjesgrootte. EPIC biedt op maat gemaakte configuraties voor cilindergrootte, voeringprofiel, lagertype, aandrijfconfiguratie, besturingssysteem en ontwerp van de afvoerpoort, op basis van uw projectparameters.

8. Reserveonderdelen en after-salesondersteuning

EPISCH levert liners, roosterplaten, lagers, tandwielen en andere slijtdelen voor de volledige levensduur van de molen. Aangepaste patronen worden opgeslagen voor nabestellingen. Vaste klanten krijgen prioriteit op het gebied van reserveonderdelen en technische ondersteuning.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een roosterkogelmolen en een overloopkogelmolen?

Een roosterkogelmolen loost materiaal via een roosterplaat aan het afvoeruiteinde, die stalen kogels tegenhoudt en grof erts doorlaat. Een overloopkogelmolen voert de mest af via een holle as, afhankelijk van het mestniveau. Roostermolens zijn beter voor grof malen en verminderen overmatig malen; overloopmolens zijn beter voor fijn malen.

Vraag 2: Waar wordt de roosterkogelmolen voor gebruikt?

Het wordt gebruikt voor het grof malen van erts in mineraalverwerkingsfabrieken, vooral voor goud, koper, ijzer en andere ferro- en non-ferro-ertsen. Het is geschikt voor grootschalige installaties die een hoge verwerkingscapaciteit (tot 160 t/u) en een consistente deeltjesgrootte nodig hebben, en werkt in zowel natte als droge maalcircuits.

Vraag 3: Hoe voorkomt de roosterplaat dat stalen kogels worden afgevoerd?

De roosterplaat heeft sleuven die kleiner zijn dan de stalen kogels, maar groot genoeg om ertsdeeltjes door te laten. Terwijl de molen draait, wordt erts door de sleuven geduwd door de continue toevoer, terwijl stalen kogels in de cilinder blijven voor verder malen. Dit ontwerp minimaliseert overmatig malen en houdt de maalmedia in de molen.

Vraag 4: Wat is het capaciteitsbereik van EPIC's Grate Ball Mill?

Het standaardmodel ondersteunt tot 160 t/u. EPIC biedt ook grotere modellen voor mineraalverwerkingsfabrieken met hoge verwerkingscapaciteit. Stuur ons voor projectspecifieke capaciteit uw ertstype, toevoergrootte, beoogde deeltjesgrootte en vereiste output, en onze ingenieurs zullen het juiste model aanbevelen.

Vraag 5: Hoeveel energie kan het wentellagerontwerp besparen?

Door conventionele glijlagers te vervangen door grote tweerijige tonlagers vermindert de molen de opstartweerstand en wrijving, waardoor het energieverbruik met 20-30% wordt verlaagd. Het verlaagt ook het opstartkoppel, wat een soepelere start en minder belasting van de motor en het transmissiesysteem betekent.

Vraag 6: Wat is een gegroefde ringvormige voering en waarom is dit belangrijk?

Een gegroefde ringvormige voering is een gegolfde voeringplaat die in de cilinder is geïnstalleerd. De groeven vergroten het contactoppervlak tussen maalmedia en erts en verbeteren het optillen van materiaal in de molen. Dit resulteert in een hogere maalefficiëntie, betere controle van de deeltjesgrootte en een lager energieverbruik per ton erts.

Vraag 7: Wat is het verschil tussen de roosterkogelmolen van EPIC en een gewone kogelmolen?

De roosterkogelmolen van EPIC maakt gebruik van wentellagers in plaats van glijlagers, een gegroefde ringvormige voering in plaats van een platte voering en een olienevelsmeersysteem in plaats van handmatige smering. Deze drie veranderingen zorgen voor een energiebesparing van 20-30%, een hogere doorvoer en minder onderhoud in vergelijking met gewone kogelmolens.

Vraag 8: Kan de molen worden aangepast voor een specifiek ertstype of project?

Ja. EPIC biedt oplossingen op maat op basis van ertstype, toevoergrootte, beoogde deeltjesgrootte, doorvoer, locatiehoogte, stroomvoorziening en installatieomstandigheden. Op maat gemaakte opties omvatten cilindergrootte, voeringprofiel, lagertype, aandrijfconfiguratie en besturingssysteem, plus installatiebegeleiding op locatie en ondersteuning voor langdurig onderhoud.

Vraag 9: Wat zijn de installatievereisten voor de roosterkogelmolen?

Voor units met een cilinderdiameter van minder dan 2,1 m gebruikt EPIC een integraal frameontwerp dat de civiele constructie vereenvoudigt en de installatietijd verkort. Voor grotere eenheden wordt een aparte basis gebruikt. EPIC biedt installatietekeningen, begeleiding ter plaatse en ondersteuning bij de inbedrijfstelling voor buitenlandse projecten.

Vraag 10: Wat is de doorlooptijd en hoe ontvang ik een offerte?

De standaard levertijd bedraagt ​​doorgaans 30-60 dagen, afhankelijk van het model en de bestelhoeveelheid. Om een ​​offerte te ontvangen, stuurt u ons uw ertstype, voergrootte, doeldeeltjesgrootte, vereiste capaciteit (t/u), locatieomstandigheden en stroomvoorziening. Ons engineeringteam zal het juiste model aanbevelen en een volledige offerte uitbrengen.

Vraag 11: Kunnen buitenlandse klanten de molen vóór verzending inspecteren?

Ja. EPIC verwelkomt buitenlandse klanten om de productiebasis in Qingdao te bezoeken voor fabrieksinspectie en acceptatie van apparatuur vóór verzending. Klanten kunnen het roosterplaatafvoersysteem, de gegroefde ringvormige voering, het olienevelsmeersysteem, het cilinderlassen en de lagermontage beoordelen. Technische gesprekken hebben betrekking op het ertstype, de voergrootte, de doeldeeltjesgrootte, de doorvoer, installatiebegeleiding en langdurig onderhoud.

Vraag 12: Waarom kiezen voor de Grate Ball Mill van EPIC boven andere leveranciers?

EPISCH beschikt over tientallen jaren gespecialiseerde engineering in het ontwerp van maalmolens, maakt gebruik van duurzame materialen en strikte kwaliteitscontrole, en biedt advies, installatiebegeleiding en after-sales service. De Energy Saving Grate Ball Mill combineert wentellagertechnologie, een gegroefd ringvormig voeringontwerp en olienevelsmering om 20-30% energiebesparingen, een capaciteit tot 160 t/u en betrouwbare prestaties op lange termijn te leveren voor het grof malen van erts.

Samenvatting van voordelen

· Hoogefficiënt slijpen met een lager energieverbruik.

· Robuust, duurzaam ontwerp voor langdurig gebruik.

· Eenvoudig onderhoud en betrouwbaar smeersysteem.

· Flexibele maatopties om aan operationele vereisten te voldoen.

· Ideale keuze voor kopers wereldwijd die op zoek zijn naar kosteneffectieve, hoogwaardige apparatuur voor de verwerking van mineralen.

EPISCH Grate Ball Mill vertegenwoordigt het hoogtepunt van geavanceerde maaltechnologie, superieure techniek en wereldwijde exportexpertise. Of het nu gaat om het upgraden van bestaande fabrieken of het bouwen van nieuwe verwerkingslijnen voor mineralen, deze kogelmolen zorgt voor maximale output, energie-efficiëntie en operationele betrouwbaarheid op de lange termijn.Welkom om ons te contacteren!
