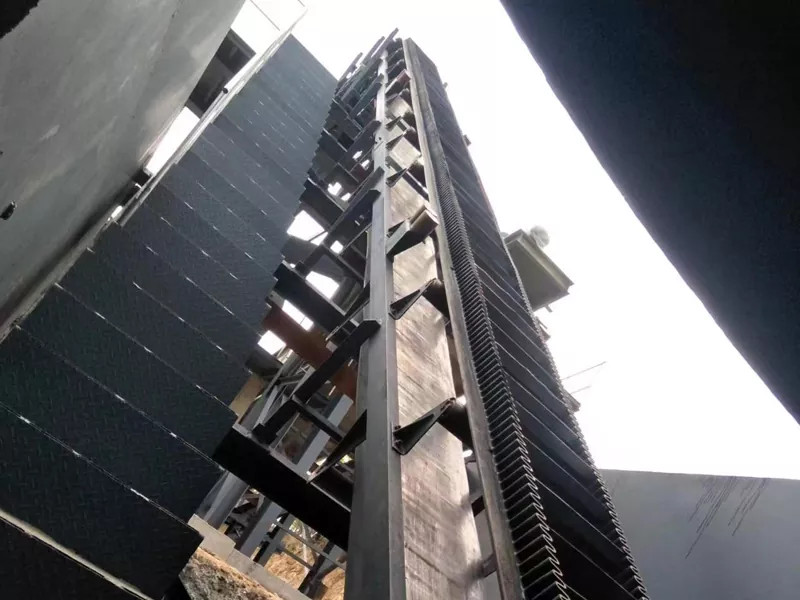

Gegolfde zijwand transportband

EPIC is gespecialiseerd in gegolfde zijwandbandtransporteurs, zeer efficiënte verticale transportsystemen voor de mijnbouw-, cement-, zand-, kolen- en bulkmateriaalindustrie. De transportband is ontworpen met gegolfde zijwanden en membraanbanden en ondersteunt transporthoeken tot 90°, waardoor de landbezetting en civiele bouwkosten aanzienlijk worden verminderd. Met een stabiele werking, grote doorvoer, laag energieverbruik en betrouwbare prestaties is deze apparatuur ideaal voor materiaaltransport over lange afstanden, onder grote hoeken en verticaal.

Stuur onderzoek

Productomschrijving

EPIC levert gegolfde zijwandbandtransportsystemen voor de mijnbouw, de metallurgie, de cement-, steenkool-, chemische en aggregaatindustrieën wereldwijd. Dit transportsysteem is ontworpen voor grote hellings- en verticale transporttoepassingen en combineert een hoge transportefficiëntie, een compacte structuur en lage bedrijfskosten, waardoor het een ideale oplossing is voor moderne transportprojecten voor bulkmateriaal.

Het systeem maakt gebruik van zeer sterke gegolfde zijwandtransportbanden en dwarsmembranen, waardoor materialen veilig kunnen worden getransporteerd onder steile hoeken tot 90°. Vergeleken met traditionele bandtransporteurs vermindert het de benodigde vloeroppervlakte en civieltechnische investeringen aanzienlijk, terwijl de algehele transportefficiëntie wordt verbeterd.

Productparameter

bandbreedteB (mm)		300		400		500		650		800
Randhoogte (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Gedeeltelijk transport hoek transporteren capaciteit Q³/u	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Algemene afmeting	H²/u(mm) Hoogte van het kopwiel	350-100				1100-2000		1300-2000		1300-2000
	U/u (mm) Middenhoogte staartwiel	t 335		330-490		600		600		600-800
	U/u (mm) Oppervlaktehoogte middengedeelte	450		500-700		760-800		800-850		800-1115
	B²/u(mm) Funderingsbreedte middengedeelte	480		580		870		1020		1220

bandbreedteB (mm)		1000				1200				1400
Randhoogte (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Gedeeltelijk transport hoek transporteren capaciteit Q³/u	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Algemene afmeting	H²/u(mm) Hoogte van het kopwiel	1400-2000 1600-2000
	U/u (mm) Middenhoogte staartwiel	600-800				800-1000				800-1200
	U/u (mm) Oppervlaktehoogte middengedeelte	800-1200				1050-1500				1050-1700
	B²/u(mm) Funderingsbreedte middengedeelte	1440				1690				1890

Waarom kiezen voor een EPIC-bandtransporteur?

Hoge hellingsgraad Transport tot 90°

Traditionele transportbanden zijn over het algemeen beperkt tot kleine transporthoeken. Het geavanceerde gegolfde zijwandontwerp van EPIC maakt verticaal heffen en transport onder een grote hoek mogelijk, waardoor het ruimtegebruik aanzienlijk wordt verbeterd.

Bespaar installatieruimte

De compacte structuur minimaliseert het landgebruik en vermindert de beperkingen van de fabrieksindeling, waardoor het ideaal is voor mijnen, havens, ondergrondse projecten en industriële installaties.

Lagere civiele bouwkosten

Omdat het transporttraject steiler kan zijn, kunnen klanten de ondersteunende staalconstructies, overslagstations en civieltechnische kosten verlagen.

Stabiele werking en laag geluidsniveau

De uitrusting van de gegolfde zijwandbandtransporteur werkt soepel met weinig trillingen en een laag bedrijfsgeluid, waardoor een betrouwbare productie op de lange termijn wordt gegarandeerd.

Belangrijkste kenmerken

Zwaar transportbandontwerp

De transportband maakt gebruik van versterkte rubbermaterialen met een sterke treksterkte en uitstekende slijtvastheid, geschikt voor zware mijnbouw- en industriële omgevingen.

Gegolfde zijwandstructuur

De zijwanden voorkomen materiaallekkage tijdens transport in een steile hoek.

Kruisschoenplaatjes/diafragma's

De membranen houden materialen veilig op het bandoppervlak en verbeteren de transportstabiliteit.

Technische voordelen vergeleken met traditionele transportsystemen

Item	Traditionele transportband	Gegolfde zijwand transportband
Transporthoek	Meestal ≤20°	Tot 90°
Vloeroppervlak	Groot	Klein
Materiaalverspilling	Makkelijk bij steile hoeken	Uitstekende anti-morsfunctie
Civiele bouwkosten	Hoger	Lager
Efficiëntie overbrengen	Medium	Hoog
Installatieflexibiliteit	Beperkt	Sterk
Verticaal transport	Moeilijk	Uitstekend

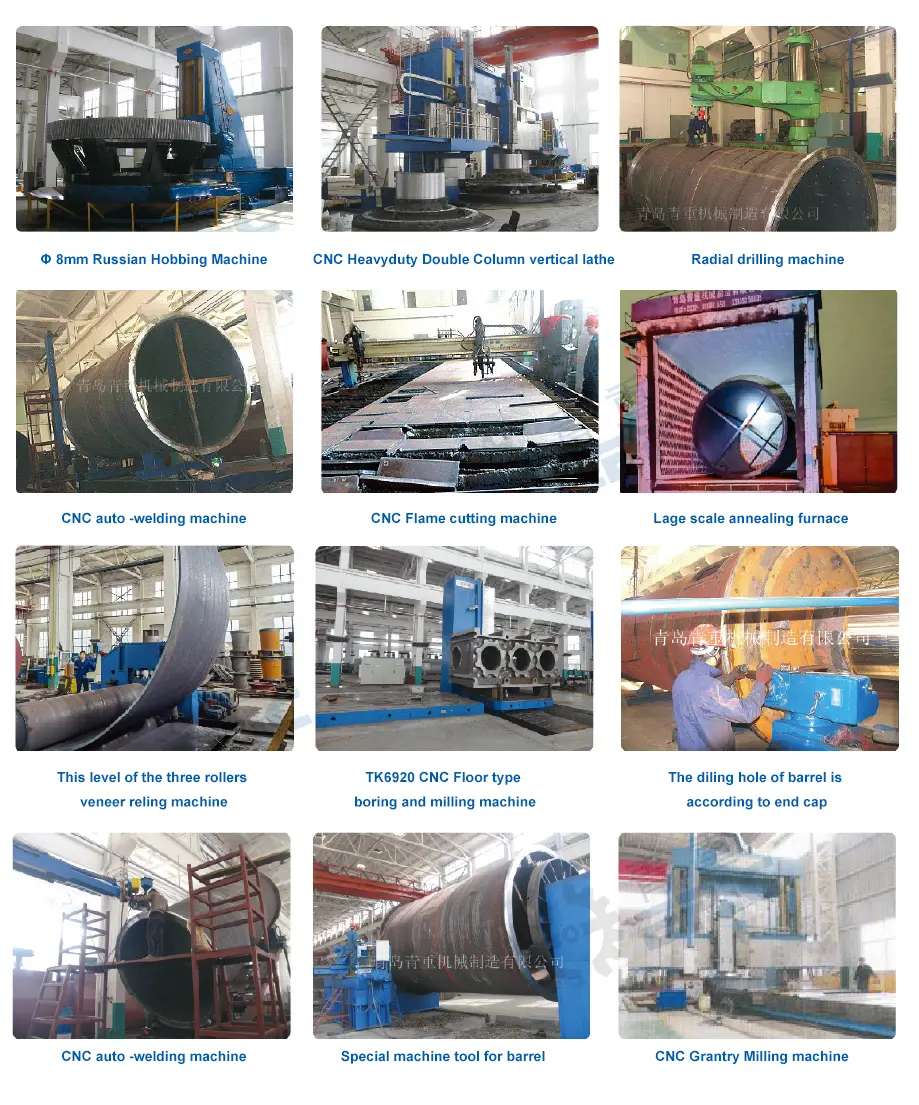

Geavanceerde verwerkingsapparatuur

De fabriek is uitgerust met meer dan 100 sets grote en middelgrote verwerkingsmachines, waaronder:

· 8 meter lange CNC-afwerkmachine voor zware tandwielen

· Grote vloerboor- en freesmachine

· CNC verticale draaibank

· Robuuste vloerdraaibank

· CNC-plaatbuigmachine

· CNC-snijmachine voor stalen platen

· Automatische lassystemen

· Grote gloeiovens

Kwaliteitscertificeringen en innovatie

EPIC houdt zich aan strikte internationale productienormen en heeft het volgende verkregen:

· ISO9001:2015 kwaliteitsmanagementsysteemcertificering

· Meerdere patenten op gebruiksmodellen

· Uitvindingsoctrooien

· Hightech bedrijfsherkenning

Voortdurende innovatie en kwaliteitsverbetering van de gegolfde zijwandbandtransporteur blijven de belangrijkste drijvende krachten achter de wereldwijde ontwikkeling van het bedrijf.

Op maat gemaakte transportoplossingen voor verschillende industrieën

Elke productielijn heeft unieke materiaaleigenschappen en lay-outvereisten. EPIC biedt ontwerpdiensten op maat op basis van:

· Materiaalsoort

· Transportafstand

· Transporthoek

· Capaciteitsvereisten

· Installatieomgeving

· Voedingsconfiguratie

Volledige serviceondersteuning van EPIC

Consultatie vóór verkoop

· Materiaalanalyse

· Procesaanbeveling

· Uitrustingselectie

· Technisch voorstel

Installatie en inbedrijfstelling

· Begeleiding ter plaatse

· Foutopsporing van apparatuur

· Training van operators

After-sales service

· Ondersteuning voor reserveonderdelen

· Technische assistentie

· Onderhoudsrichtlijnen

· Langdurige operationele ondersteuning

Kies EPIC voor uw transportproject voor bulkmateriaal

Of u nu een mijnbouwinstallatie, aggregaatproductielijn, cementfabriek of industrieel transportsysteem bouwt, de EPIC gegolfde zijwandbandtransporteur biedt een efficiënte, betrouwbare en kosteneffectieve oplossing voor het transport van bulkmateriaal onder steile hoeken en verticaal.

Met geavanceerde productiemogelijkheden, professionele technische ondersteuning en rijke EPC-projectervaring blijft EPIC wereldwijde klanten helpen de productie-efficiëntie te verbeteren en de bedrijfskosten te verlagen door middel van innovatieve transporttechnologie.
